| Ａｔｈｌｏｎ ６４ ３５００＋ 閑話休題(インターミッション) 其の壱 | 04.12.20(Mon) |
え〜…先週中に到着すると思われてましたパーツが、なんと好評のため次回入荷が
てことで、とりあえずは使用感などでも書き連ねようかと思ったしだいでございます。
スピードも速いですよぉ〜♪使用しておりますＭＰＥＧエンコーダ、ＣＣＥ‐Ｂａｓｉｃで、
では、次回はメインマシンの改造報告でございます。

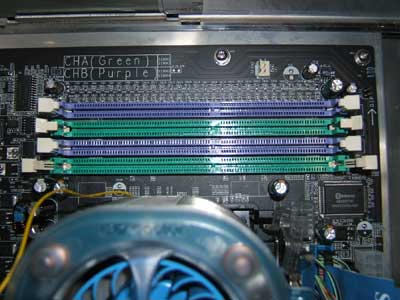

ソケットの色が交互になっておりますが、ソケットの１番(緑)と２番(紫)か、３番(緑)と４番(緑)それぞれに、
おまけでございます。追加で結局こんなものを購入してしまいましたぁ(爽)
え〜…珍しく１日で更新しておりますが、ページが変わってしまいましたので、とりあえず前回をリンクしておきます(笑)
ま、合わせないとソケットとピンが合いませんので、

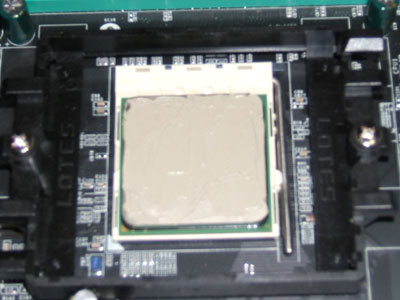

右側は、シリコングリスを塗ったところです。これは、ＣＰＵとヒートシンクのスキマを埋めて、
後述しますＡｔｈｌｏｎ ＸＰでグリスを塗らないと、間違いなく燃えますね(笑)
ファンコントローラーが付属しておりまして、２０００〜４０００回転まで
ちなみに、ＣＰＵに付属しておりました純正のＣＰＵクーラーには、クリップの穴は前後ともに１個だけでした。
それでは、今回は長くなりましたのでこの辺で(爆)←またかい！…いや、もうお風呂に入って寝ないといけませんので(笑)
来月の１２・１３日だそうで(苦笑)ま、とりあえずはなんとかなるとは思われますので待ちの方向で。
なので、しばらく２ｎｄ.マシンのバラしは無いのでございます(爆)
一番大きいのは騒音ですねぇ。今までは轟音が鳴り響いてました電源ファンが静かでございます。
それもそのはず、今までのＡｔｈｌｏｎ ＸＰ ２７００＋では通常で５０度越え。
負荷１００％時には６０度前後でしたＣＰＵの温度が、通常３０度前後。負荷時で４５度前後と、
かな〜り涼しいことになっているのでございます。ＣＰＵクーラを触っても温(ぬく)いだけですし(笑)
ＸＰ ２７００＋ではＡｖｉＵｔｌで時間軸ノイズ除去フィルタのみ、ＶＦＡＰＩｃｏｎ渡しで、
映像の実時間１に対して０.５２だったスピードが０.６５出るようになったのです。
つまあり１時間の映像をエンコードするのに、ＸＰでは約４時間かかってましたのが、
６４では３時間ちょいくらいで済むようになったのですねぇワーイ♪ゝ(▽｀*ゝ)(ノ*´▽)ノワーイ♪
え、それって意味あんのか？って？…２時間越えの映像でも、寝てる間にエンコが終わるんです！(爆)
Ａｔｈｌｏｎ ６４ ３５００＋ Ｐａｒｔ ３
04.12.12(Sun)

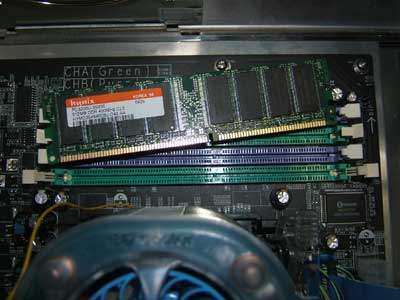

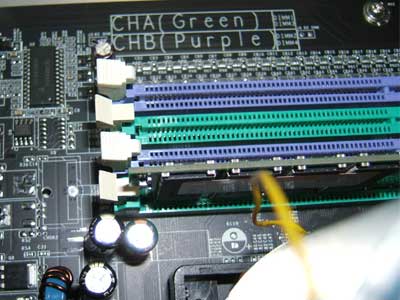

メモリの取り付けです。メモリの本体には切り欠きがありまして、
ソケットの出っ張りと合わせることで誤挿入を防止出来るようになっております。
同容量同仕様のメモリを挿すことにより２倍の帯域のデュアルチャネルＤＤＲ動作をさせることが出来ます。
尚、１・２番と３・４番両方の組み合わせて４スロット全部に挿してもデュアルチャネル動作するそうです。

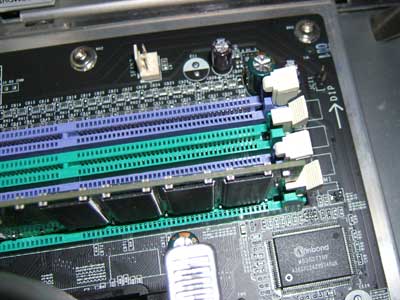

メモリはいきなり押し込んでも取り付け出来ません。片側ずつクリップを倒していきます。
あ！とんでもないことに気づきました…取り付け終わった画像を撮っておりませんでした！！(爆)
今週末にでもバラす予定ですので、その時にでも撮りましょうかねぇ(￣ー￣；

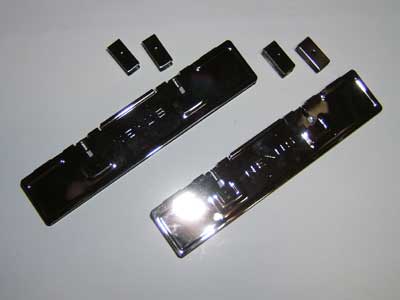

ａｉｎｅｘのＮｅｘｕｓ製メモリ用ヒートスプレッダでございます。
本来は美しい鏡面仕上げの銀ピカメッキなのでございますが、
これではなんだかわかりませんですねぇ(￣ー￣；
Ａｔｈｌｏｎ ６４ ３５００＋ Ｐａｒｔ ２
04.11.29(Mon)
さて、今回は組み上げる過程とゆーことでございます。これで、このムダ知識コラムも、
多少は人様のお役に立てることになるでしょう…たぶん…きっと…いや、もしかして？(爆)
前回紹介しました、マザーボードの全景です。前回も載せましたのでちょっち小さくいたしました(笑)

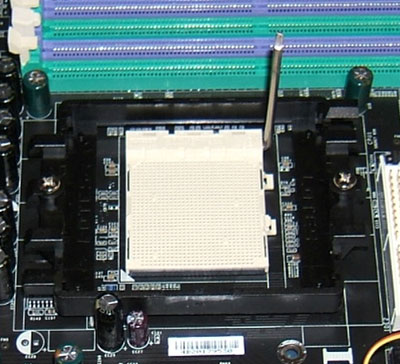

右がＣＰＵソケットの拡大写真です。右側のレバーを倒すと、ＣＰＵが固定されます。

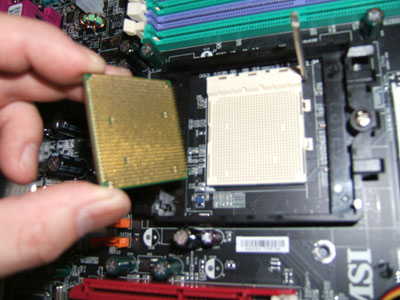

ＣＰＵを取り付けるところです。
う〜ん、なんか肝心なところが写っておりませんが…
ソケットの左下、ＣＰＵ裏面の右下(表面の左下)に
三角マークがありまして、そこを合わせれば間違いなく取り付けられます。
(マザーによってソケットの向きが違いますので、ご確認を)
ＣＰＵの拡大写真は前回参照ってことでお願いいたします(ぉぃ)
どうやっても取り付けられないのですが、
無理やりやってピンを折ってしまうこともあるようです。

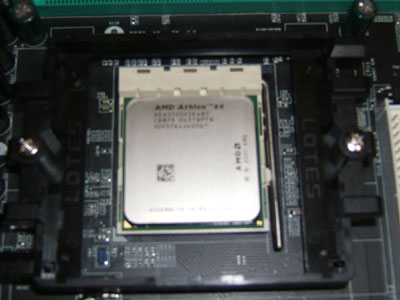

ＣＰＵがセットされた状態です。ピントがボケボケですね（￣ー￣；
あ、ＣＰＵの表面はここで確認できますね(笑)左下の三角印がソケットにもあるのです！(←何故か切れ気味)
熱伝導率を高めるために使用いたします。ヒートシンクはクリップで密着させますので
グリスは無くてもよさそうな気もしますが、間に少しでも空気が入ってますと危険なのです！
なにせ、ＣＰＵ表面は非常に高温となっておりますので、空気があると燃えてしまいます(笑)
ま、６４は低発熱が売りなのでありますが。
それ以前に、ＣＰＵコアが剥き出しですので確実にコアが破損して壊れてしまうと思いますが(爆)
(Ｐｅｎｔｉｕｍ ４やＡｔｈｌｏｎ ６４では、ヒートスプレッダが付いてますので、
ヒートシンク装着での事故はほぼ皆無と言っていいと思います)

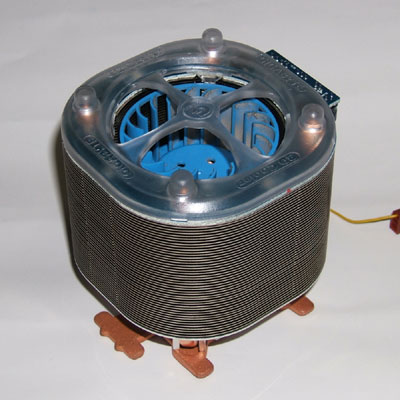

ヒートシンクになります。ＣＰＵクーラーとも呼びます。
こちらは、ファンが普通のケースファンタイプとは違っております。
形状の違いでなにがどう変わるのかはわかりません(マテ)
手動で可変出来ます。ＸＰで使用してましたときは３０００回転でしたが、
今は２０００回転で運転しております。ＸＰの時は３０００回転でも、
吸気、排気、電源ファンの音でファンの音は聞こえませんでしたが(爆)
今は３０００回転でも五月蝿く感じます(笑)

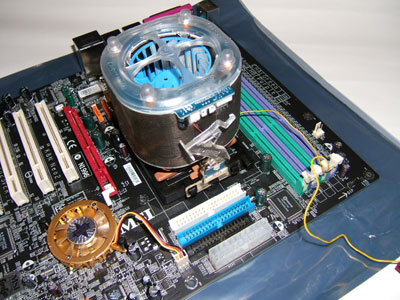

いきなりですが、ヒートシンクを置いてしまいました(爆)ま、ＸＰと違ってこのようなムチャが出来るのがいいですねぇ♪(違)
左のクリップが上がってる状態では、まだＣＰＵとヒートシンクが密着しておりませんでして、右のようにレバーを倒すと
完全に固定されるようになっております。これだとわかり難いてしょうが、ソケットの周りの黒いパーツの向こう側と
レバーの下あたりにそれぞれ３本の爪がありまして、クリップの３個の穴に爪をひっかけてレバーを倒すようになっております。
|
|
|
